Lähtökohta.
Kaukoputki uhkaa jäädä fiilistelyyn 40mm MZW okulaarin
antamalla 30X suurennuksellaan. Täytys tehdä jotain. Ja siitä
se ajatus sitten lähti.

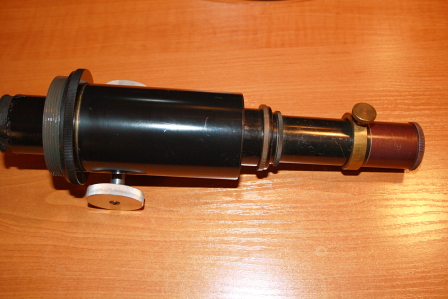

En lähde etsimään antiikksiin kierteisiin sovitusrenkaita, vaan ratkaisen asian niillä osilla mitä löytyy hyllystä.
Menee soveltamiseksi, mutta näen kuvassa heti loogisimman ja toimivimman ratkaisun.
Ruuvaan okulaaripitimen pois ja käytän tarkennuslaitteen sisintä putkea.
Sitten vain kokeilemaan että mikä sinne sopii.
En lähde etsimään antiikksiin kierteisiin sovitusrenkaita, vaan ratkaisen asian niillä osilla mitä löytyy hyllystä.
Menee soveltamiseksi, mutta näen kuvassa heti loogisimman ja toimivimman ratkaisun.
Ruuvaan okulaaripitimen pois ja käytän tarkennuslaitteen sisintä putkea.
Sitten vain kokeilemaan että mikä sinne sopii.

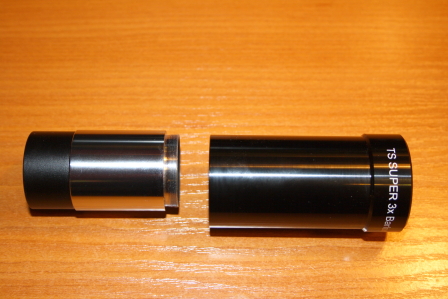

Ja tämähän sinne meni tyyliin "pienellä klapilla". Kuvassa TS Super 3x Barlow, Rakenne on vankkaa metallia ja linssipää on irroitettavissa. Mutta millä se klappi. Tämä on pari milliä pienempi halkaisijaltaan kuin putki minne se pitäisi mennä.

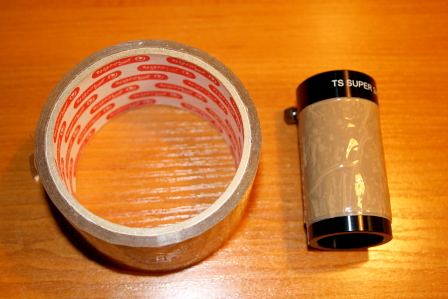

Näin. Klassikko. Jeesusteippikin käy, mutta
sen kanssa on vaikeampi säätää haluttua paksuutta
poistamalla yksi kierros kerrallaan teippiä. Näissä virityksissä
kun toimivimmaksi ratkaisuksi on osoittautunut laittaa ensin liikaa teippiä
ja alkaa sitten sovitellessa poistamaan sitä yksi kierros kerrallan.
Oikea paksuus on silloin kun TS Barlow menee nitkuttelemalla hissukseen
putkeen, muttei käsivoimin aivan perille asti.

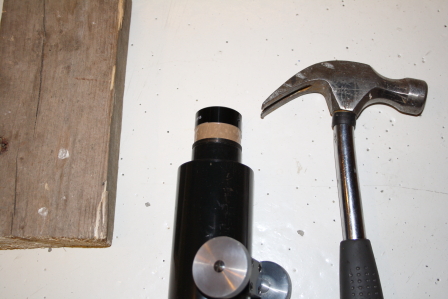

Näin pitkälle meni käsivoimin.
Sitten avuksi puupalikka ja flipperin jalan oikeisemisessa vääntynyt
vasara. Alustana harrastehuoneen betonilattia.

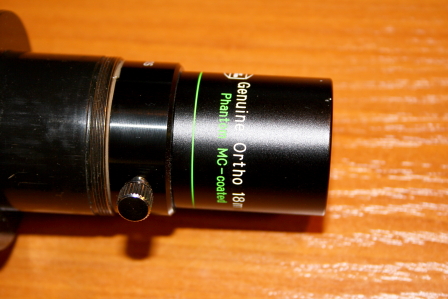

Noin. Sovitin paikoillaan, takuulla suorassa ja siihen
kiinnitetty kunnolinen okulaari vaikkapa kuuta varten. Jos vielä
varmistamaton polttoväli on 1200 milliä, niin tuolla saa vain
rahtua päälle 66 kertaisen suurennuksen.
Mutta senhän voi tuplata vaikkapa Baaderin VIP
Barlow linssillä 133 kertaiseen. Tai johonkin siitä väliltä
välirenkailla säätämällä.

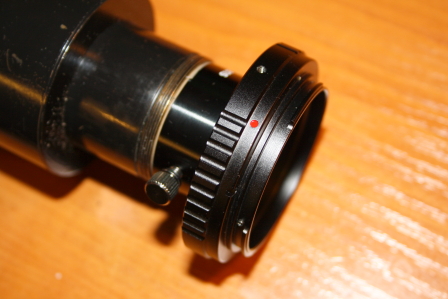

Jos haluan kameran suoraan polttotasolle, niin nyt
sekin onnistuu. Kuvassa T2-EOS sovitinrengas Canonin EOS kameralle. Kameraa
ei näy perässä koska se kuvaa kohdetta.

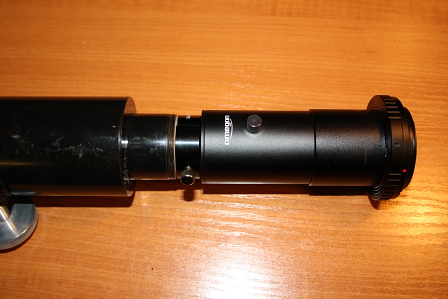

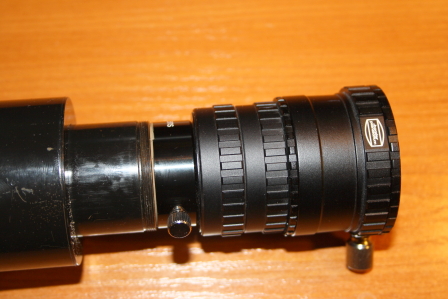

Kuusta voin haluta näpätä kuvan okulaarisuurennoksella.
Sitävarten okulaarille oma putkensa, tässä tapauksessa
Omegon, ja sitten loittorengas ennen kameran T2 rengasta. Ainoa vaatimus
että kaikki on metallia jottei taivu. EOS-kameran sovitinrengas varmuudeksi
Baader että on jämäkkä liitos kameraan. On tullut
kokeiltua "täältä sinnepäin" renkaitakin.

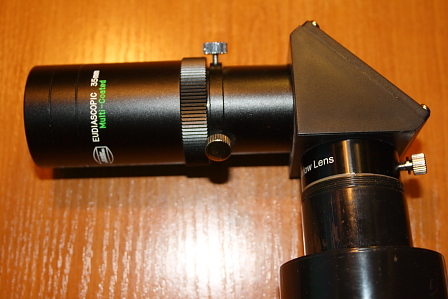

Mukaviin havaintoasentoihin kulmapeili. Tämä
on nyt virityksen heikoin lenkki. Hyllystä löytyi metallirunkoinen
kulmapeili, mutta se ei ole ihan parasta laatua. Asia korjautuu lähiaikoina.
Nyrkkisääntönä on että kunnollinen kulmapeili
maksaa enemmän kuin kymppejä.
Putki on valmiina käyttöön. Jalustana käytän Pimp-My-EQ3 jalustaa joka kuten nimikin sanoo, on hiukan viritelty ja vakavoitettu versio alkuperäisestä. Se kantaa loistavasti parikiloisen maksutovin, mutta epäilen että pitkän putken kanssa voi tulla ongelmia.
Putki on valmiina käyttöön. Jalustana käytän Pimp-My-EQ3 jalustaa joka kuten nimikin sanoo, on hiukan viritelty ja vakavoitettu versio alkuperäisestä. Se kantaa loistavasti parikiloisen maksutovin, mutta epäilen että pitkän putken kanssa voi tulla ongelmia.
